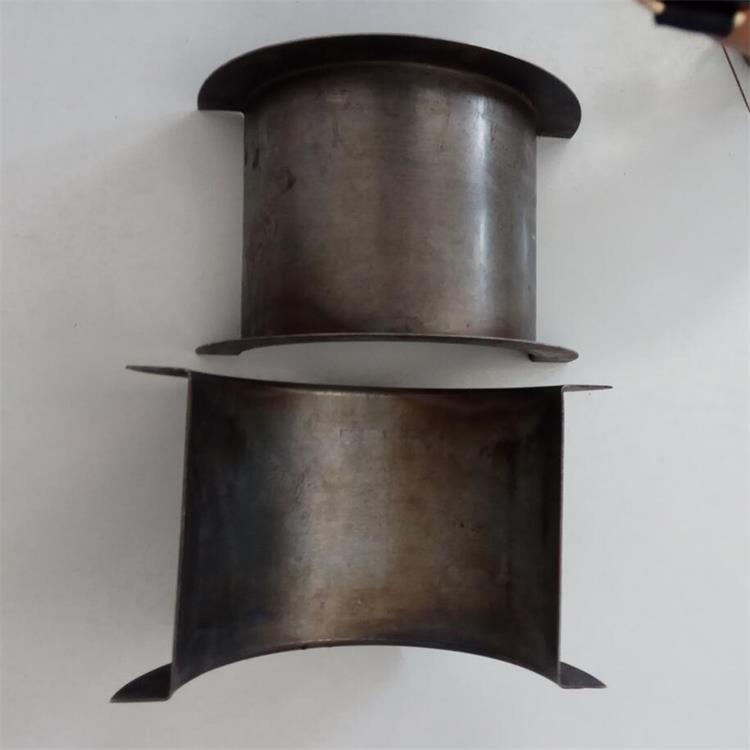

帶凸緣的圓筒形沖壓件拉深注意事項

作者：沖壓件 ????來源：本站原創????發布時間：2023-07-31T09:26:09????瀏覽量：

帶凸緣的圓筒形件沖壓件的拉深看上去很簡單，好象是無凸緣圓筒形件的中間狀態。但當其各部分尺寸關系不同時，拉深中要解決的問題是不同的，拉深方法也不同。下面來了解下凸緣大小不同，筒形件拉深方法有什么不同的注意事項。
對于窄凸緣的圓筒形拉深件，先按無凸緣圓筒形件進行拉深，再在最后一次工序用整形的方法壓成所要求的窄凸緣形狀。為了使凸緣容易成形，在拉深的最后兩道工序采用錐形凹模和錐形壓料圈進行拉深，留出錐形凸緣，這樣整形時可減小凸緣區切向的拉深變形，對防止開裂有利。
對于寬凸緣圓筒形件的拉深，第一次拉深就必須使凸緣尺寸等于拉深件的凸緣尺寸（加切邊余量），以后各次拉深時凸緣尺寸保持不變，僅僅依靠筒形部分的材料轉移來達到拉深件尺寸。因為在以后的拉深工序中，即使凸緣部分產生很小的變形，也會使筒壁傳力區產生很大的拉深應力，從而使底部危險斷面拉裂。

要說明的是：當拉深件凸緣為非圓形時，在拉深過程中仍需拉出圓形的凸緣，最后再用切邊或其它沖壓加工方法來完成工件所需的形狀。
